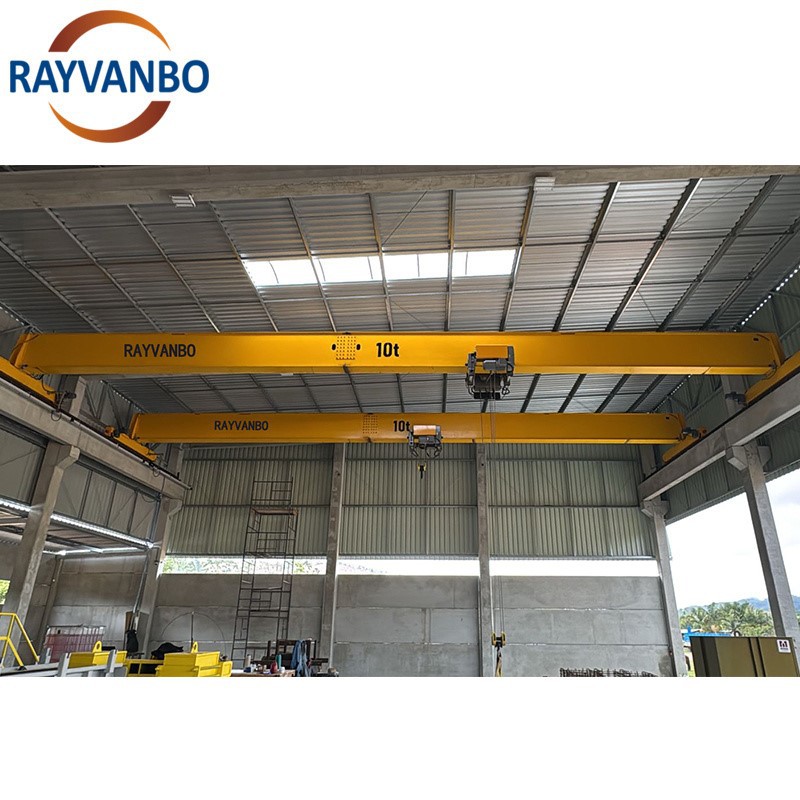

Topplöpande elektrisk enkelbalksbalk Eot Bridge Overhead Crane





Den topplöpande elektriska enbalksbalken EOT-broöverheadkranen är en hög-lyftlösning utformad för smidig materialhantering i industriella miljöer. Konstruerad med en stark stålkonstruktion och precisionsbearbetade-komponenter, erbjuder denna brokran med en balk stabil drift, lång livslängd och minskade underhållskrav. Dess topp-design maximerar lyfthöjden och utnyttjandet av verkstadsutrymmet, vilket gör den till ett idealiskt val för fabriker, lager och tillverkningsanläggningar.



Som en pålitlig enbalks traverskran, antar systemet en elektrisk enkelbalkskrankonfiguration med optimerad viktfördelning, lågljudsmotorer och effektiv kraftöverföring. Den avancerade lyftmekanismen säkerställer exakt lastpositionering och säker lyftprestanda. Kranen är designad enligt internationella standarder och levererar konsekvent tillförlitlighet för dagligt tung-bruk.



Denna enbalks EOT-kran är lämplig för olika industriella applikationer, inklusive monteringslinjer, bearbetningsverkstäder, underhållsstationer och logistikcenter. Dess anpassningsbara enbalks traverskrankonstruktion passar lätt in i både nya och befintliga byggnader, medan den övre-körningskonfigurationen stöder högre lastkapacitet och utökade banspann. Sammantaget är det ett utmärkt val för kunder som letar efter en hållbar,-utrymmesbesparande och kostnadseffektiv topplöpande kran för lång-drift.





Parameterkategori	Specifik parameter	Beskrivning / Typiskt intervall
Grundläggande parametrar	Nominell lyftkapacitet	1t, 2t, 3t, 5t, 10t, 16t, 20t, 32t, etc. (Anpassas för högre kapacitet)
	Duty Class (FEM/ISO)	A3, A4, A5, A6 (anger användningsintensitet och belastningsspektrum)
	Spänna	7,5 m ~ 20 m eller större (Avstånd mellan mitten av lastbilens hjul)
	Lyfthöjd	6m, 9m, 12m, 18m, 24m, 30m, etc. (Haka maxavstånd från mitt till golv)
	Strömförsörjning	3-fas, 380V, 50Hz (standard för Kina)
Hastighetsparametrar	Lyfthastighet	Standard: 2~20 m/min; Dubbel-hastighets- eller frekvenskontroll tillgänglig
	Vagnens färdhastighet	Golv-drift: ~20 m/min; Fjärrstyrt/hytt: ~30 m/min
	Bridge resande hastighet	Golv-drift: ~30 m/min; Fjärrkontroll/hytt: ~45 m/min (ofta variabel frekvens)

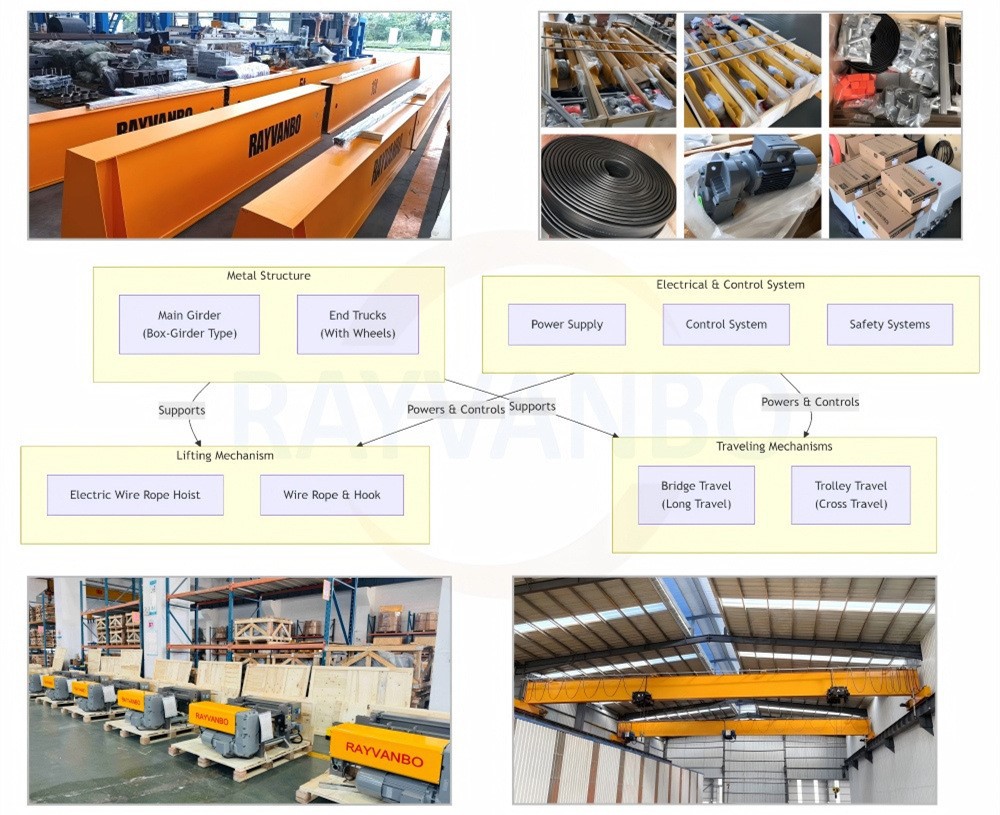

1. Metallstruktur

Detta är kranens skelett som bär upp all utrustning och laster.

● Huvudbalk: Den primära-lastbärande balken som spänner över spåren på vardera sidan av fabriksbyggnaden. Den använder vanligtvis en optimerad box-balkstruktur (svetsade stålplåtar), kännetecknad av låg vikt, hög styvhet och minimal nedböjning. Huvudbalken på en europeisk kran är optimerad genom finita elementanalys för att minimera dödvikten med bibehållen styrka, och därigenom minska belastningen på fabriksbyggnaden och spara energi.

● Ändvagn: De är placerade i vardera änden av huvudbalken och stödjer balken och är utrustade med hjul, vilket gör att kranen kan röra sig längs fabriksbyggnadens spår. De använder vanligtvis en lådformad- eller kompositstålkonstruktion, ansluten till huvudbalken i båda ändar med hög-hållfasta bultar, vilket säkerställer en robust struktur.



2. Lyftmekanism

Detta är kärnkomponenten som ansvarar för vertikal lyftning och sänkning av lasten. Europeiska kranar använder främst-högpresterande elektriska vajertelfer.

● Elektrisk vajertelfer: En högintegrerad lyftanordning som i sig består av:

● Lyftmotor: Ger kraften. Ofta en motor med dubbla-hastigheter eller variabel frekvensdrift (VFD) för jämn, kontrollerad drift.

● Växellåda: Minskar motorns höga varvtal till det låga varvtalet och det höga vridmomentet som krävs vid kroken.

● Trumma: Spolen som stållinan är upplindad på.

● Elektrisk host Kompakt, lätt, låg-ljud, hög skyddsklass (t.ex. IP55) och extremt pålitlig.

● Wire Rope & Hook Block: Det flexibla elementet som bär belastningen. Krokblocket inkluderar kroken, skivorna och det nedre blocket, ofta utrustade med en säkerhetsspärr för att förhindra att lasten glider.



3. Resande mekanismer

Dessa system flyttar kranen och lyften.

● Bridge Travel (Long Travel): Mekanismen som driver hela kranen längs med byggnadens banspår.

● Nyckelkomponenter: Den drivs vanligtvis av "modulära drivenheter" (ofta kallade "tre-i-en"-enheter), som integrerar motorn, bromsen och växellådan i en enda, kompakt och underhållsvänlig- enhet.

● Trolley Travel (Cross Travel): Mekanismen som driver lyften längs med huvudbalken.

● Nyckelkomponenter: På de flesta europeiska enkelbalkskranar-är detta en integrerad del av lyftenheten. Lyftens åkvagn, som också använder modulära drivningar, löper på huvudbalkens bottenfläns.



4. El- och styrsystem

Detta är tranans hjärna och nervsystem som styr alla operationer.

● Strömförsörjningssystem

○ Conductor Bar System: Ger ström till huvudkranen och vagnen. Detta är en säker och pålitlig strömförsörjningsmetod som ersätter föråldrade kala kablar.

○ Kabelrulle/dragkedjesystem: Ger ström till den elektriska lyftanordningen (vagnen).

● Styrsystem

○ Styrskåp: Innehåller elektriska komponenter som strömbrytare, kontaktorer och överbelastningsskydd.

○ PLC (Programmable Logic Controller): "Hjärnan" hos avancerade europeiska kranar, som bearbetar logiska kommandon för exakt och pålitlig kontroll och ger feldiagnosfunktioner.

○ Frekvensomvandlare: Styr hastigheten på lyft- och vagnmotorerna, vilket möjliggör mjukstart, mjukstopp och steglös hastighetsreglering för smidig drift och exakt positionering.

● Säkerhets- och driftsanordningar

○ Drift: Markbaserad-drift är huvudströmmen, inklusive trådlösa fjärrkontroller och trådbundna tryckknappsstationer.

○ Gränslägesbrytare: Dessa inkluderar hissens gränslägesbrytare och vagns- och vagnrörelsegränser för att förhindra rörelse över säkra gränser.

○ Överbelastningsbegränsare: En kärnsäkerhetsanordning som automatiskt stänger av driften när belastningen överskrider märkvärdet, vilket förhindrar olyckor.

○ Collision Prevention System: Förhindrar kollisioner mellan flera kranar på samma spår.

○ Visuellt och hörbart larm: Ger en varning innan kranen rör sig.

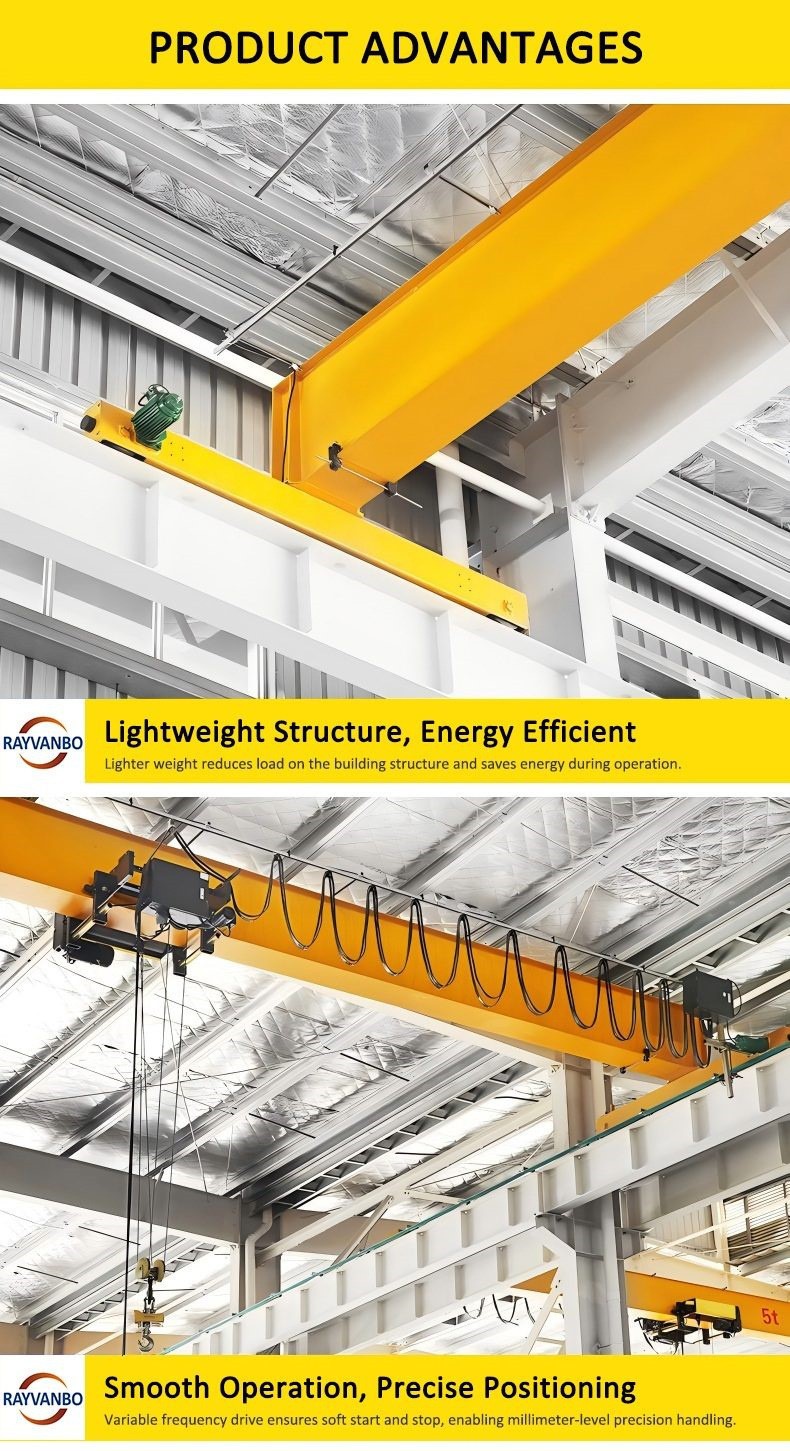

1. Lättviktsstruktur, energibesparing och förbrukningsminskning

Det handlar inte bara om att minska vikten på själva utrustningen utan också om en systematisk optimering av anläggningens hela livscykelkostnader.

• Lättviktsdesignprincip: Med hjälp av datorstödd design (CAD/CAE) och finita elementanalys utförs exakta spänningsberäkningar och optimerad materialfördelning på huvud- och ändbalkarna samtidigt som strukturell styrka säkerställs.

• För nya anläggningar: De minskade -lastbärande kraven för anläggningens stödkonsoler och skenor möjliggör mindre tvärsnittsdimensioner för stålkonstruktionsbalkar och pelare, vilket direkt sparar kostnader för anläggningsstål och betong.

• För befintliga anläggningsrenoveringar/uppgraderingar: Ny lyftutrustning kan installeras utan omfattande förstärkning av anläggningen, vilket löser problemet med att traditionella tunga kranar är oöverkomliga på grund av deras övervikt.

• Betydande energibesparingar: Lättvikt innebär mindre körmotstånd för vagnen och vagnens mekanismer. Detta gör det möjligt att använda motorer med lägre-effekt, vilket resulterar i betydande-elkostnadsbesparingar på lång sikt. Detta representerar en verkligt "grön" designfilosofi.

• Ökad effektiv lyftkapacitet: När en fabriks -lastbärande kapacitet är begränsad, tillåter kranens låga vikt att mer lastmarginal tilldelas den lyfta lasten, vilket ökar fabrikens faktiska lyftkapacitet.



2. Mjukare drift och exakt positionering

Ett kvalitativt skifte från "kan lyfta" till "effektiva lyft", som uppfyller de avancerade materialhanteringskraven för modern precisionstillverkning och effektiv logistik.

• Avancerad kontrollteknik: helt variabel frekvenshastighet

• Styrsystem: Lyft- och vagnmekanismerna styrs alla av en frekvensomvandlare, vilket möjliggör mjukstart och stopp av motorerna, vilket helt eliminerar de allvarliga mekaniska och elektriska stötar som är förknippade med direktstart av traditionella kranar.

• Extremt hög positioneringsnoggrannhet: Exakt inriktning uppnås, vilket gör den särskilt lämplig för applikationer som kräver yttersta stabilitet, såsom precisionsmontering, lastning och lossning av verktygsmaskiner och hantering av glas eller ömtåliga föremål.

• Effektiv anti-svajning: Jämn acceleration och retardation undertrycker i grunden krok- och lastsvängningar, vilket eliminerar behovet för förare att upprepade gånger "följa fordonet" för att stabilisera lasten, vilket avsevärt förbättrar drifteffektiviteten och säkerheten.

• Last- och utrustningsskydd: Skonsam start och inbromsning skyddar spridaren, riggen och precisionsutrustning och produkter som lyfts, vilket minskar produktskador och kvalitetsrisker orsakade av vibrationer och kollision.

Påverkan på själva kranstrukturen minimeras också, vilket förlänger utrustningens livslängd.

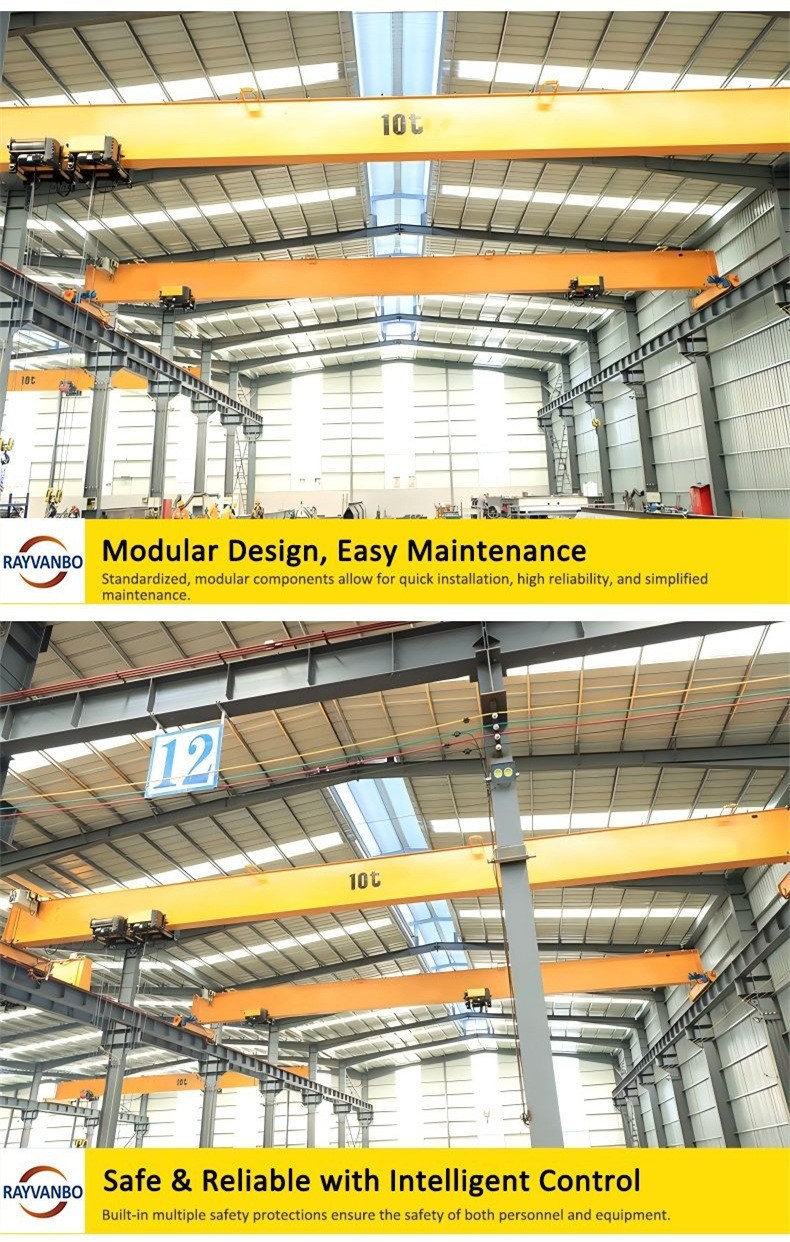

3. Modulär design för enkelt underhåll

Att förenkla komplexa industriprodukter möjliggör snabb driftsättning, enkelt underhåll och framtida uppgraderingar, vilket minimerar stilleståndstiden.

• Modulära designfunktioner: Drivenheten "tre-i-ett" integrerar motorn, växellådan och bromsen i en kompakt modul. Denna design erbjuder kompakt struktur, pålitlig prestanda och enkel installation och justering.

• Standardiserade anslutningar: Gränssnitt mellan huvudkomponenter, såsom helljus, ändbalkar, rörelsemekanism och elskåp, är standardiserade, som byggstenar.

• Snabb installation och låg kostnad: Komponenterna är för-monterade och för-idrifttagna på fabriken. Vid ankomst krävs endast modulär montering och ledningar, vilket avsevärt minskar installationstiden och arbetskostnaderna på-platsen.

• Enkelt underhåll och låg kostnad: Komponenterna är mycket kompatibla, vilket möjliggör omedelbart utbyte av hela funktionsmoduler vid feldiagnos, vilket snabbt återupptar produktionen. Efterföljande reparationer kräver endast den utbytta modulen, vilket avsevärt minskar stilleståndstiden.

• Underhålls-fria eller långa-designer (som tätade lager och olje-badsmorda växellådor) kräver minimal daglig inspektion och smörjning, vilket minimerar underhållsarbetet.

• Enkel modifiering och uppgradering: När produktionsprocesser förändras, kräver ökad lyftkapacitet, längre spann eller förbättrade driftsnivåer, behöver endast motsvarande moduler uppgraderas eller bytas ut, utan att hela maskinen skrotas. Detta ger exceptionell investeringsflexibilitet.



4. Säkerhet och tillförlitlighet, intelligent kontroll

Uppgradering av säkerheten från "passivt skydd" till "aktiv varning", vilket på ett intelligent sätt förbättrar driftsupplevelsen och hanteringseffektiviteten.

• Säkerhetsfunktioner i flera-lager: Mekanisk och elektrisk säkerhet: Standardfunktioner inkluderar en överbelastningsbegränsare, dubbla gränslägesbrytare (upp och ner), en nödstoppsknapp, ett anti-kollisionssystem (för flera kranar på samma spår) och spänningsskydd.

• Strukturell säkerhet: Huvudbalken uppfyller strikta styvhetsstandarder, vilket säkerställer säker avböjning och jämn,-fri drift.

• Feldiagnos och loggning: Systemet övervakar driftstatusen för varje komponent i realtid. Om en avvikelse inträffar visas felkoden och orsaken omedelbart på pekskärmen eller mänskliga-maskingränssnitt, vilket vägleder underhållspersonal genom snabb felsökning.

• Maximera säkerheten: Förebygga person- och egendomsskador orsakade av utrustningsfel, samtidigt som strikta internationella säkerhetsbestämmelser (som CE-certifiering) följs.

• Förbättrad operativ effektivitet: Intelligent diagnos förkortar felsökningstiden; användarvänlig-funktion (som fjärrkontroll och feedback-baserad länkkonsol) minskar förarens arbetsbelastning och förbättrar driftseffektiviteten.
